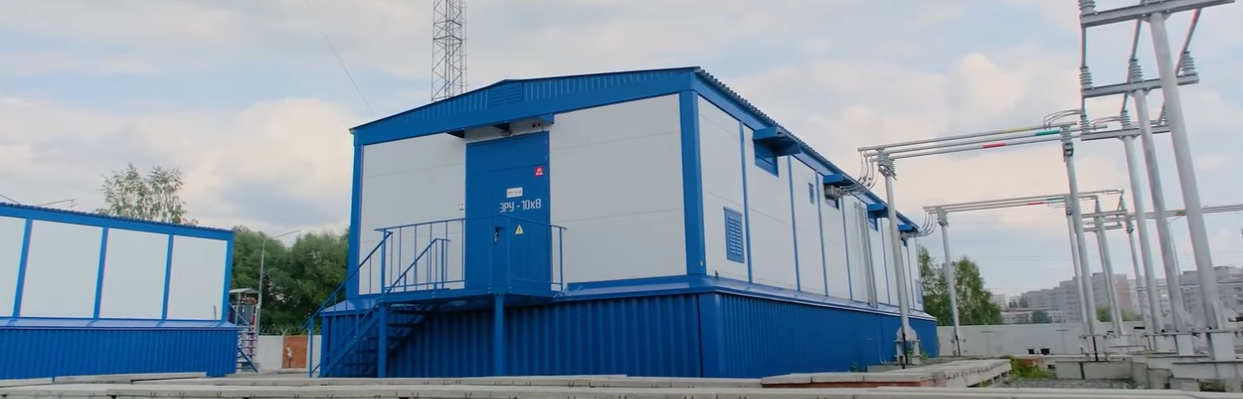

В Новосибирске на двухтрансформаторной подстанции 220 кВ «Родники», построенной в 2020 году ООО «Энергоресурс», реализовано комплексное шкафное решение производства ООО НПП «Микропроцессорные технологии».
В состав поставки вошли 22 шкафа различного назначения: релейной защиты и автоматики, общеподстанционного оборудования, систем оперативного постоянного тока, АСУ и собственных нужд.
Особенностями проекта стали центральная сигнализация на базе Алтей-ПЛК и KIWI-MONITOR, объединение резервной защиты трансформатора и автоматики регулирования коэффициента трансформации (АРКТ) в терминале Алтей-УЗТ, а также организация системы оперативного постоянного тока.
Для ПС «Родники» выполнена комплексная поставка шкафов РЗА, управления, центральной сигнализации, СОПТ, АСУ и щитов собственных нужд. Все эти системы решают разные задачи, но работают совместно, обеспечивая защиту и управление электрооборудованием подстанции.
Состав поставки включает 7 шкафов РЗА и общеподстанционного назначения, 6 шкафов СОПТ, 6 шкафов АСУ и 3 щита собственных нужд — всего 22 шкафа.
Более подробно ознакомиться с проектом вы можете в данном видео:
Для реализации функций релейной защиты и управления применены специализированные шкафные решения:
ШТ-МТ — шкафы основной и резервной защиты трансформаторов 220/10 кВ;
ШУ-МТ — шкафы управления, в которых реализовано измерение электрических параметров;
ШУЭПД — шкаф с функциями автоматизированной информационно-измерительной системы коммерческого учёта электроэнергии (АИИС КУЭ).
Разделение функций по шкафам помогает организовать системы защиты, управления и измерения с учётом задач конкретного энергообъекта.
Одно из ключевых решений проекта — шкаф центральной сигнализации, реализованный с применением программируемого контроллера Алтей-ПЛК и программного обеспечения KIWI-MONITOR. Система предназначена для наглядного отображения состояния оборудования, аварийных и предупредительных событий.
Особенности визуализации центральной сигнализации:
цветовое выделение отдельных участков и групп сигнализации;
подробные и понятные подписи сигналов без вынужденных сокращений;
гибкая настройка внешнего вида экранов под задачи оперативного персонала;
возможность размещать сигналы центральной сигнализации на одном экране с однолинейной схемой подстанции.
Благодаря такому подходу оперативный персонал получает понятное представление о происходящих событиях и может быстрее ориентироваться в сигнализации.
В шкафах защиты трансформаторов применяются терминалы Алтей-УЗТ. В одном устройстве совмещены функции резервной защиты трансформатора и автоматики регулирования коэффициента трансформации (АРКТ).
Это позволяет объединить две важные задачи в одном терминале. Унификация применяемых устройств также упрощает работу обслуживающего персонала и делает эксплуатацию оборудования более удобной.
Система оперативного постоянного тока (СОПТ) — одна из ключевых составляющих надёжной работы подстанции. При нарушении питания собственных нужд она обеспечивает питание ответственных цепей, в том числе устройств РЗА, систем связи и АСУ. При повреждениях первичного оборудования оперативный ток необходим для работы цепей управления и отключения выключателей.
В рамках проекта применены шкафы ШОТ-МТ и ШАБ-МТ. Для организации питания потребителей постоянного тока и заряда аккумуляторной батареи используются зарядно-подзарядные устройства «Лаурель».
В шкафном оборудовании предусмотрен контроль микроклимата. Терморегуляторы управляют системой вентиляции при повышении температуры внутри шкафа, помогая поддерживать необходимые условия работы размещённых устройств.
Для контроля электрических параметров также используются цифровые измерительные приборы серии ИРИС.
На ПС 220 кВ «Родники» реализовано комплексное оснащение шкафным оборудованием ООО НПП «Микропроцессорные технологии». Решения объединяют функции защиты трансформаторов, управления, учёта электроэнергии, центральной сигнализации, АСУ, оперативного постоянного тока и собственных нужд.
Комплексный подход к проектированию и поставке оборудования совместно с эксплуатационной работой ООО «Энергоресурс» служит основой надёжного электроснабжения потребителей Новосибирска.
Подстанция 220 кВ «Родники» расположена в Новосибирске. По исходному сценарию, двухтрансформаторная подстанция построена в 2020 году ООО «Энергоресурс». Этот год относится к строительству подстанции, а не обязательно к дате поставки шкафов.
Всего 22 шкафа: 7 шкафов РЗА и общеподстанционного назначения, 6 шкафов СОПТ, 6 шкафов АСУ и 3 щита собственных нужд.
Основная и резервная защиты трансформаторов 220/10 кВ размещены в шкафах ШТ-МТ. Измерение реализовано в шкафах управления ШУ-МТ, а функции АИИС КУЭ — в шкафу ШУЭПД.
Центральная сигнализация выполнена с применением Алтей-ПЛК и KIWI-MONITOR. Это позволяет настраивать отображение сигналов по цветам и группам, использовать подробные подписи и при необходимости совмещать сигнализацию с однолинейной схемой.
На ПС «Родники» терминал Алтей-УЗТ используется для резервной защиты трансформатора и автоматики регулирования коэффициента трансформации (АРКТ).
Для СОПТ применяются шкафы ШОТ-МТ и ШАБ-МТ. Зарядно-подзарядные устройства «Лаурель» обеспечивают питание потребителей постоянного тока и заряд аккумуляторной батареи.
